Les explications des figures

1.       Roues à pneu runflat et moteur électrique dédiée

2.       Châssis métallique 1.5/1.5 m

3.        Batteries de secours permettant 30 minutes de fonctionnement et 1 km  de déplacement

4.       Plateforme cylindrique rotative entrainée par deux moteurs électriques

5.       Cadres de support pour l’ensemble des armes

6.        3 moteurs électriques entrainant la rotation en plan vertical des systèmes d’armement

7.       Système d’armement latéral gauche

8.        Système d’armement central (Cannon proposé : XM914 Chain Gun de 30 x 113 mm à munitions XM1211/ XM1198)

9.       Système d’armement latéral droite

10.     Forets hélicoïdaux pour forage et fixation au sol durant les tirs

11.      Télémétré optique de secours, rétractable

12.     Bras coulissants pour le déploiement des roues

13.     Moteurs électriques entrainant les roues.

14.     Barre de remorquage détachable

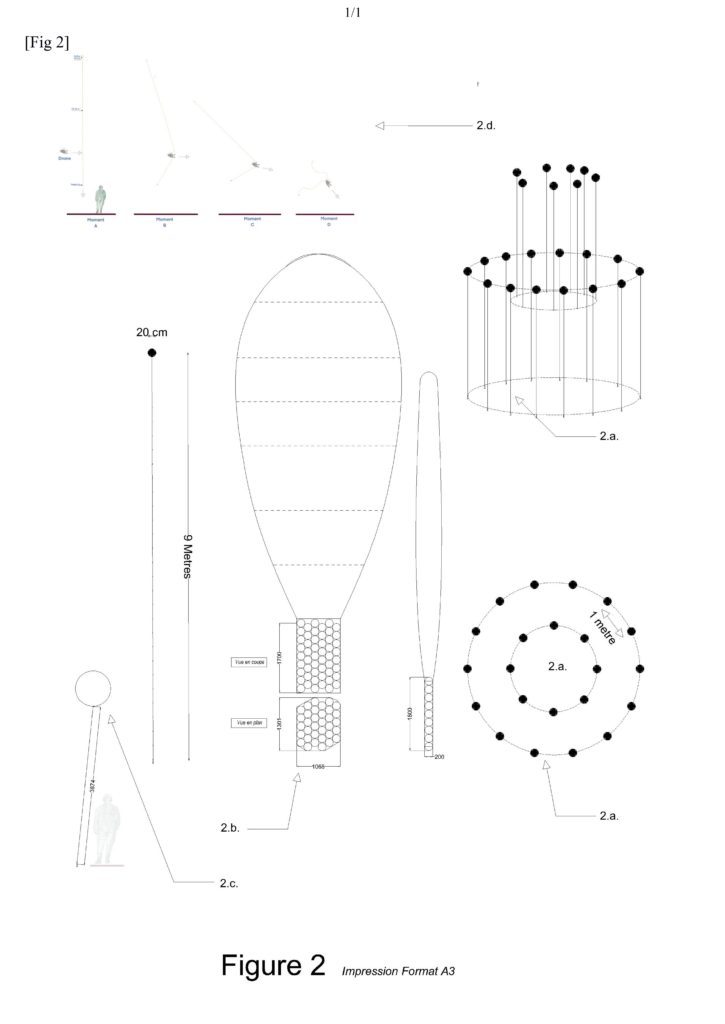

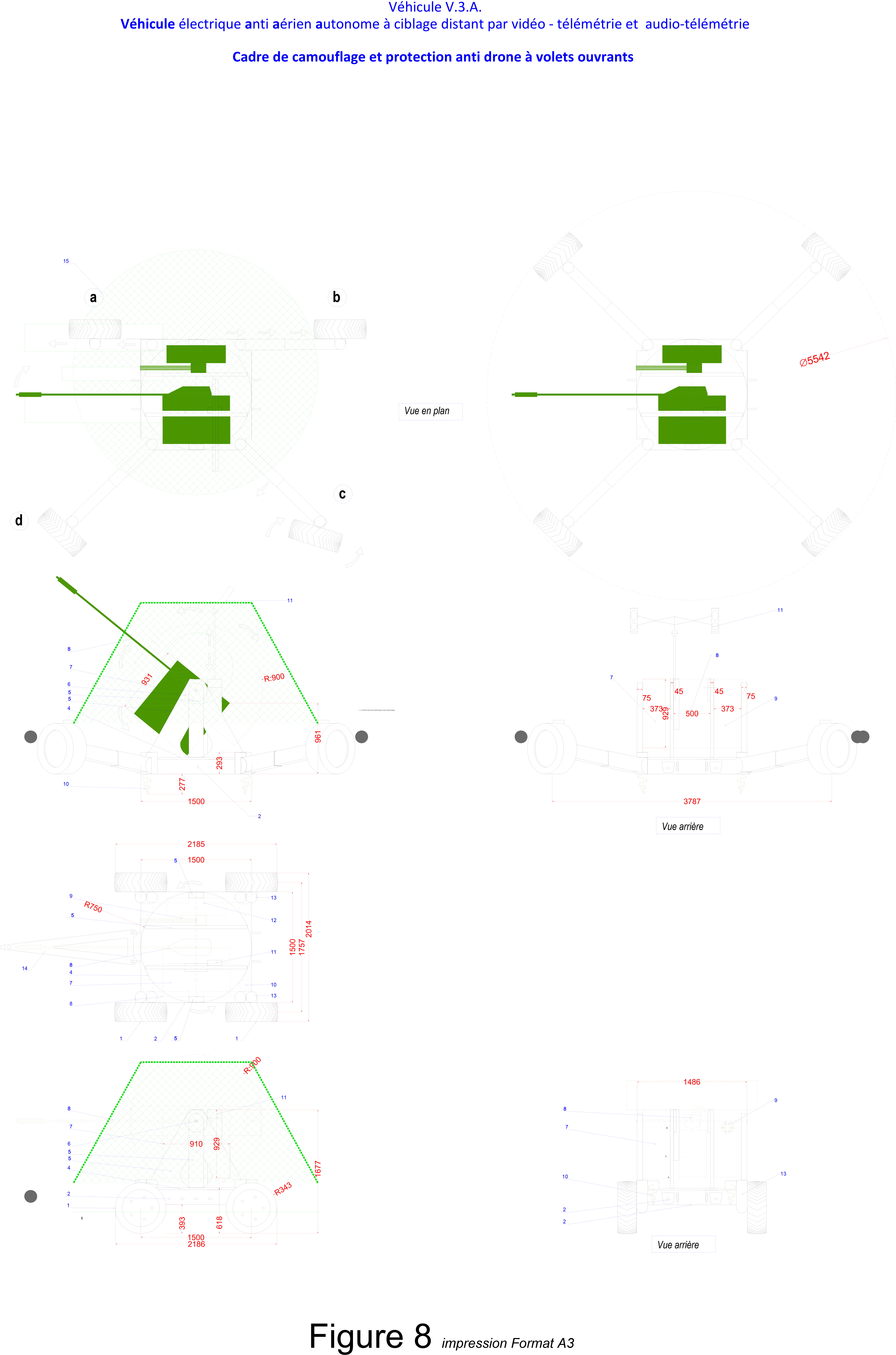

15.     Protection anti drone filet léger + camouflage végétal vivant

A.       Possibilités de disposition des munitions dans les espaces gauches et droite

B.       Possibilités de disposition des munitions dans l’espaces central

B.       Possibilités de disposition des munitions dans l’espaces central supérieur

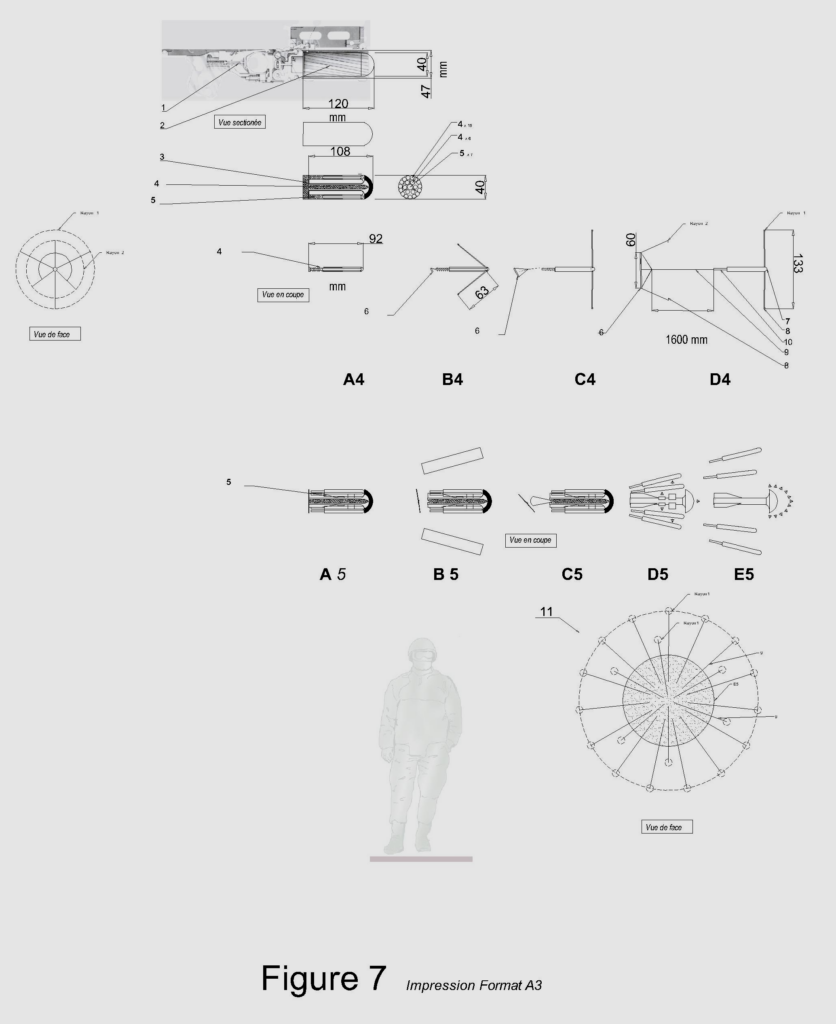

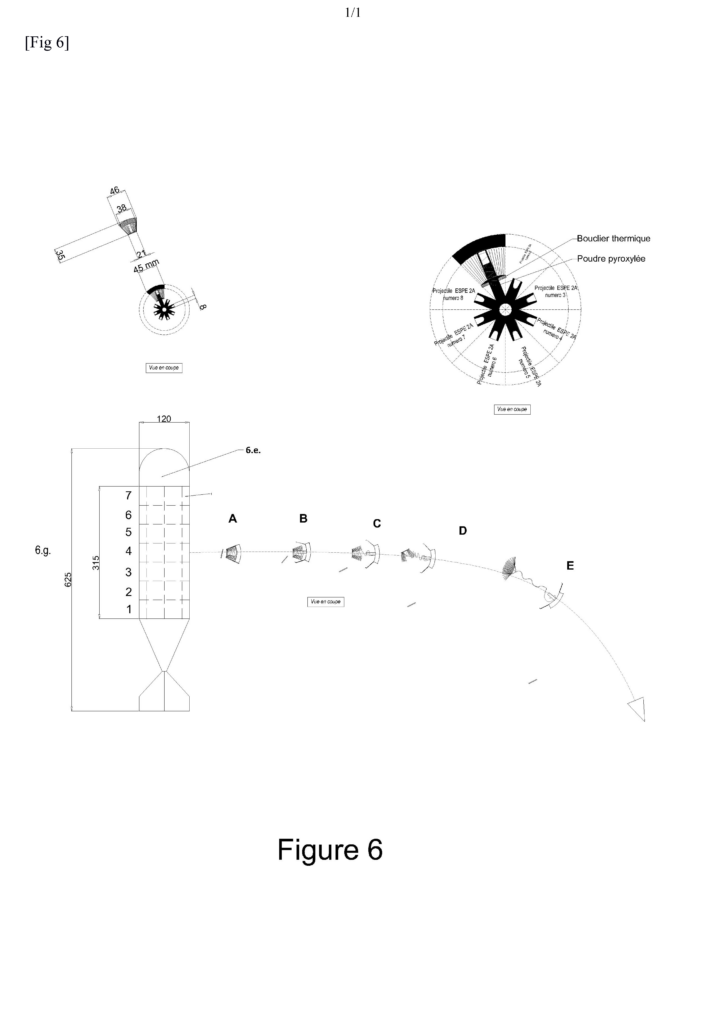

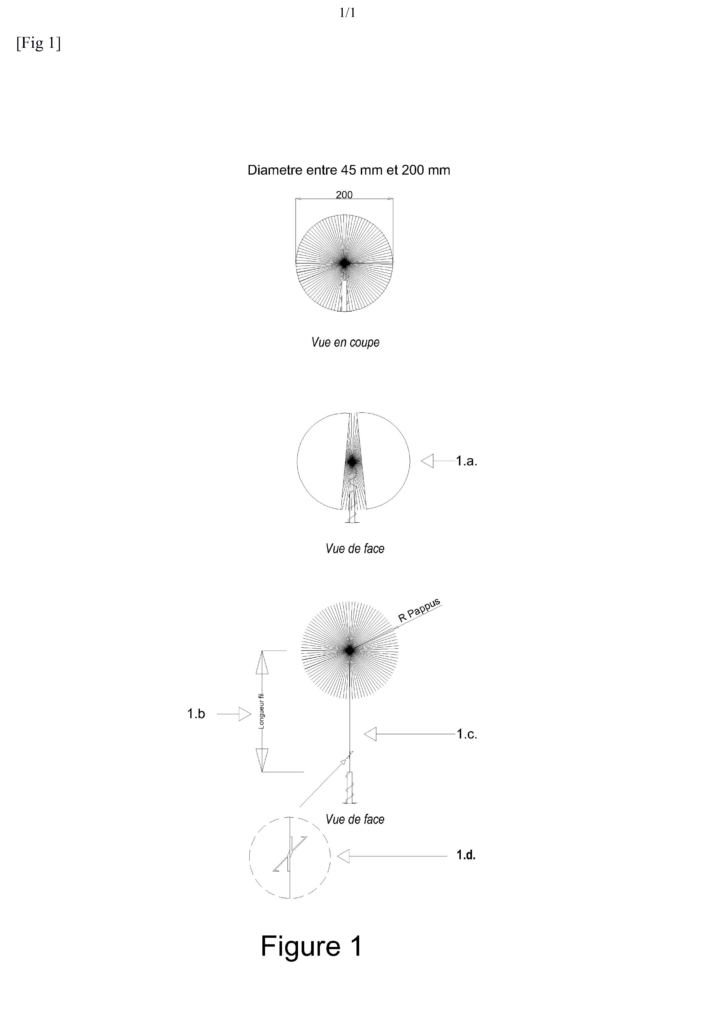

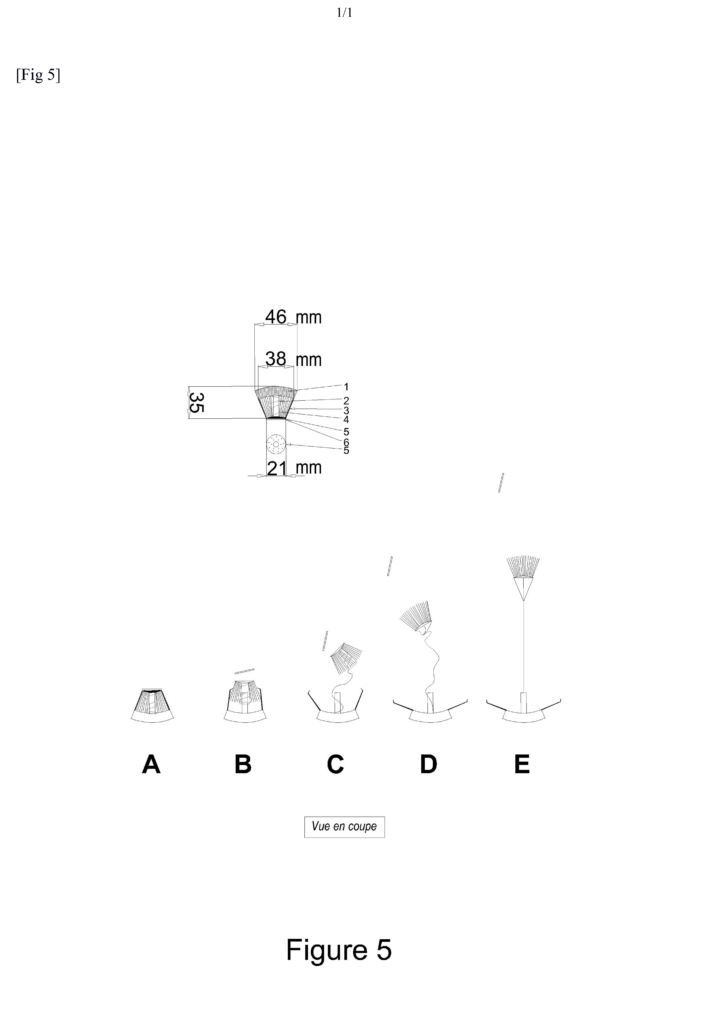

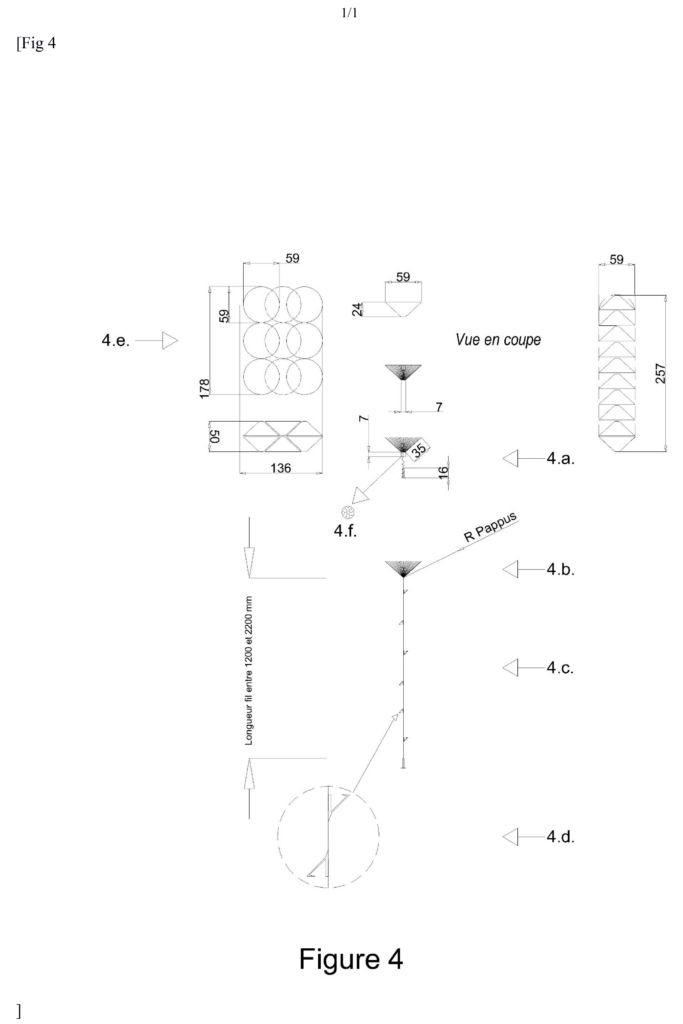

C.       Type des munitions utilise

D.       Tir double grâce à une paroi centrale blindée

a.       Le bras 12 se déplie vers l’avant avec la rue bloquée droit devant

b.       Le bras 12 s’est déplié au maximum et sécurisé l’articulation

c.        Le bras 12 pivote vers l’extérieur a 45 degrés tout en tournant la roue

d.        Le bras 12 a pivote vers l’extérieur a 45 degrés, bloque les roues en position perpendiculaire  et fait descendre la plateforme 2 vers le sol
